IGES文件转PFM文件遇到破面的修复方法

vsto2018 4个月前 258

虽然现在的CIMATRON已然更新到了E版本14,但是我使用惯了IT版本,换成新版本还真不适应,而且新版本功能虽然强大,但是动则几个G的大小,下载都很费时(因为下载都是用度云下载,速度大家都懂的,毕竟是D版嘛)。

不过IT版小,但功能也不弱,该有的功能都有,走刀路完全没问题,而且如果使用熟练,用来建模也不是不可能!

唯一经常遇到的就是破面问题了,因为从IGES转PFM,用自带的IGES.EXE来转换的话,本身就不带破面修复功能的,所以如果遇到破面,无非有两种修复破面的方案:

  1. 我们自己在CIMATRON里修复(破面较少的情况)
  2. 从其他软件(例如犀牛或UG等)把面修复后再以配件形式导入到CIMATRON里(破面较多的情况)

不过这样转来转去,的确效率上是要差一点,所以今天跟大家讲以下两个破面修复方法!

一、最简单的修复方法是使用CIMATRON的E系列,如E7+就可以,将有破面的文件选择用E7打开,选择如下图箭头所指的转换选项即可修复破面。

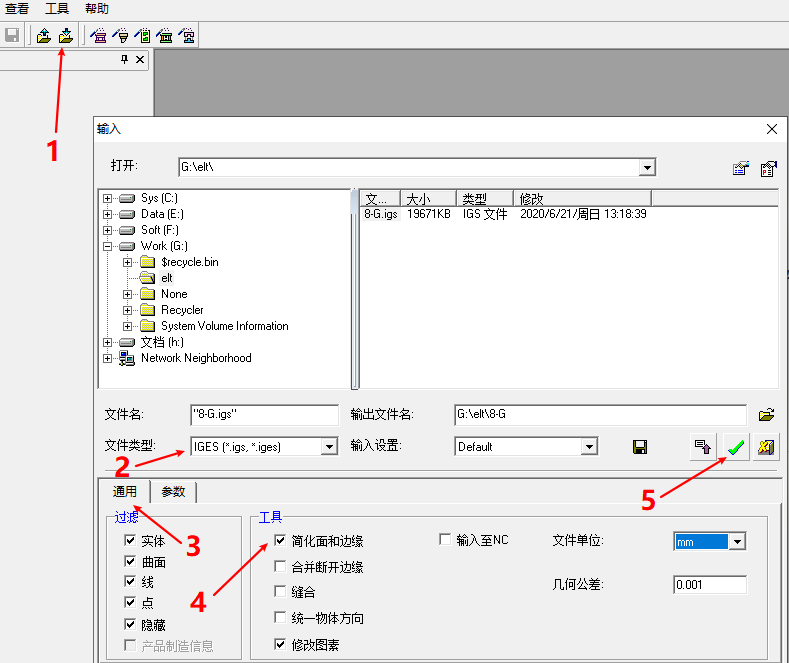

1) 将IGES转成CIMATRON的E7可读的elt文件并进行破面修复。

IGES转PFM破面修复方法一步骤1

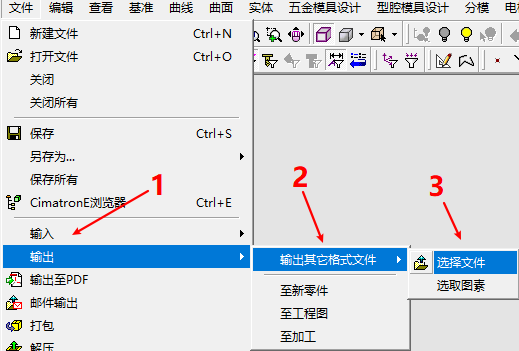

2) 将第一步破面修复完成后的elt文件通过菜单栏的输出模型转换成PFM文件。

IGES转PFM破面修复方法一步骤2

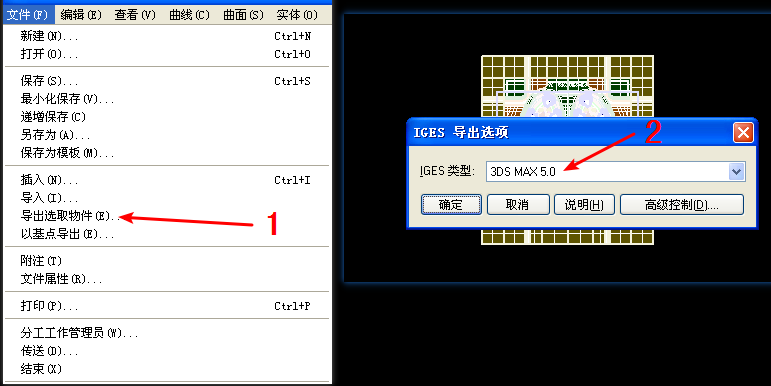

二、使用犀牛的如下图的高级导出IGES文件,通过选择3DS MAX 5.0导出的IGES文件再转换为PFM文件,就基本不会出现破面的情况(当然如果IGES文件的面本身就是坏的,此选项也不能帮你修复的)。

IGES转PFM破面修复方法二
